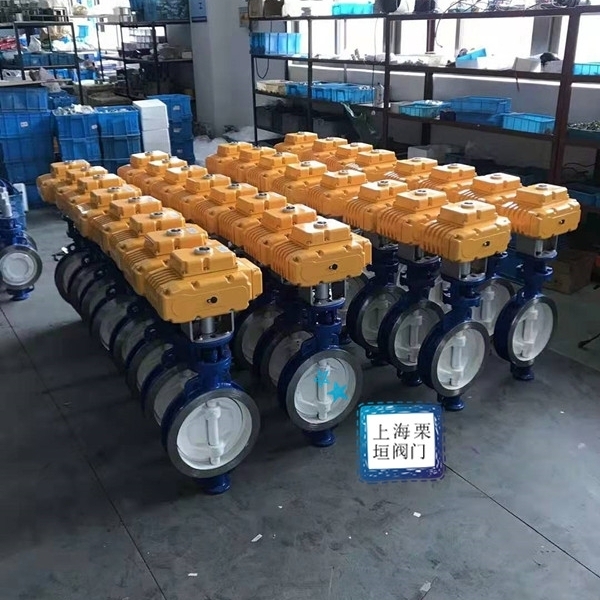

电动硬密封蝶阀D973H-16C

电动硬密封蝶阀D973H-16C公称通径DN40-DN1200,采用三维编心原理设计,阀座采用硬软密封兼容的多层次结构,由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

  • 产品型号:
  • 厂商性质:其他
  • 更新时间:2024-03-26
  • 访  问  量:949
立即咨询

联系电话:021-80158002

产品详情

电动硬密封蝶阀D973H-16C产品说明书资料介绍

电动硬密封蝶阀D973H-16C由阀门电动装置+三偏心硬密封蝶阀两大部分组合而成,对夹式连接,碳钢阀体材质 适用于水 蒸汽 油品管道作为切断/接通阀门使用。采用的是三维偏心原理设计,使密封面的空间运动轨迹达到理想化,密封面相互之间无磨擦、无干涉、加之密封材料选择得当,从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下:开启力矩小,灵活方便,省力节能。三维编心结构,使蝶板越关越紧,其密封性能可靠,达到无泄漏。耐高压、耐腐蚀、耐磨损、使用寿命长等。 适用于食品、医药、化工、石油、电力、冶金、城建、轻纺、造纸等给排水、气体管道上



特点

1、设计新颖、合理,结构*,重量轻,启闭迅速。
2、操作力矩小,操作方便,省力炅巧。
3、可以任何位置安装,维修方便。
4、密封件可以更换,密封性能可靠,达到双向密封零泄漏。
5、密封材料耐老化,耐腐蚀,使用寿命长等特点。
6、结构简单,通用互换性好,价格低廉。
7、阀杆密封不易变形从而避免了通常的阀杆泄漏现象。整体支撑性好,稳定、牢固。
8、阀座橡胶用量少,膨胀的潜在影响小,容易将扭矩值控制在适当的范围内采用两截式阀杆无销连接,结构简单紧凑,维修拆卸方便。
9、蝶板具有自动对功能,实现了蝶板与阀座小过盈合量配合。酚醛靠背座具有不脱落、抗拉、防泄漏、更换方便等特点。

执行标准

设计标准 :GB/T12238989;JB/T8527997
法兰连接尺寸:GB/T9113.1-2000;GB/T9113.2-2000
GB/T9115.1-2000;GB/T9115.2-2000
结构长度:GB/T12221989
压力试验:GB/T13927992;JB/T9092999

性能参数

公称通径DN(mm)50~200050~500
公称压力PN(MPa)0.611.62.54
试验压力强度试验0.91.52.43.756
密封试验0.661.11.762.754.4
气密封试验0.60.60.60.60.6
渗漏率<0.1×DNmm3/s(符合GB/T13927-92标准)
适用温度碳钢:-29℃~425℃ 不锈钢-40℃~600℃
适用介质空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等
驱动形式蜗杆蜗轮传动、气传动、电传动

零件材料

零件名称材料
阀体铸钢、不锈钢
蝶板铸钢、不锈钢
密封圈不锈钢与耐高温石棉板组合成多层次
阀杆2Cr13、1Cr13不锈钢、
轴承奥氏体不锈钢、304氮化
填料柔性石墨

安装注事事项:

1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。 应检查各零部件是否损坏或松动。
2、本蝶阀可安装在任意角度的管道上,应关闭安装为宜;焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面,焊后取下 阀门,对阀门密封面及管道内腔进行清洁,然后再安装固定阀门。
3、安装时请注意阀门关闭状态承压方向。
4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)*擦干净,去掉灰尘和污物。
5、安装前应空试蝶阀,启闭应灵活,启闭位置与指针指示位置相符合。
6、手动操作顺时针为关,逆时针为开,指针指示到位后不准再加力启闭阀门。
